1、实验室等电位连接

实验室内电气和电子设备的金属外壳、机架、机柜、金属管槽、屏蔽线缆外层等金属构件，以及防静电接地等接地均以最短路径采用绝缘铜导线与等电位连接网络有效电气跨接，形成均压等电位网。

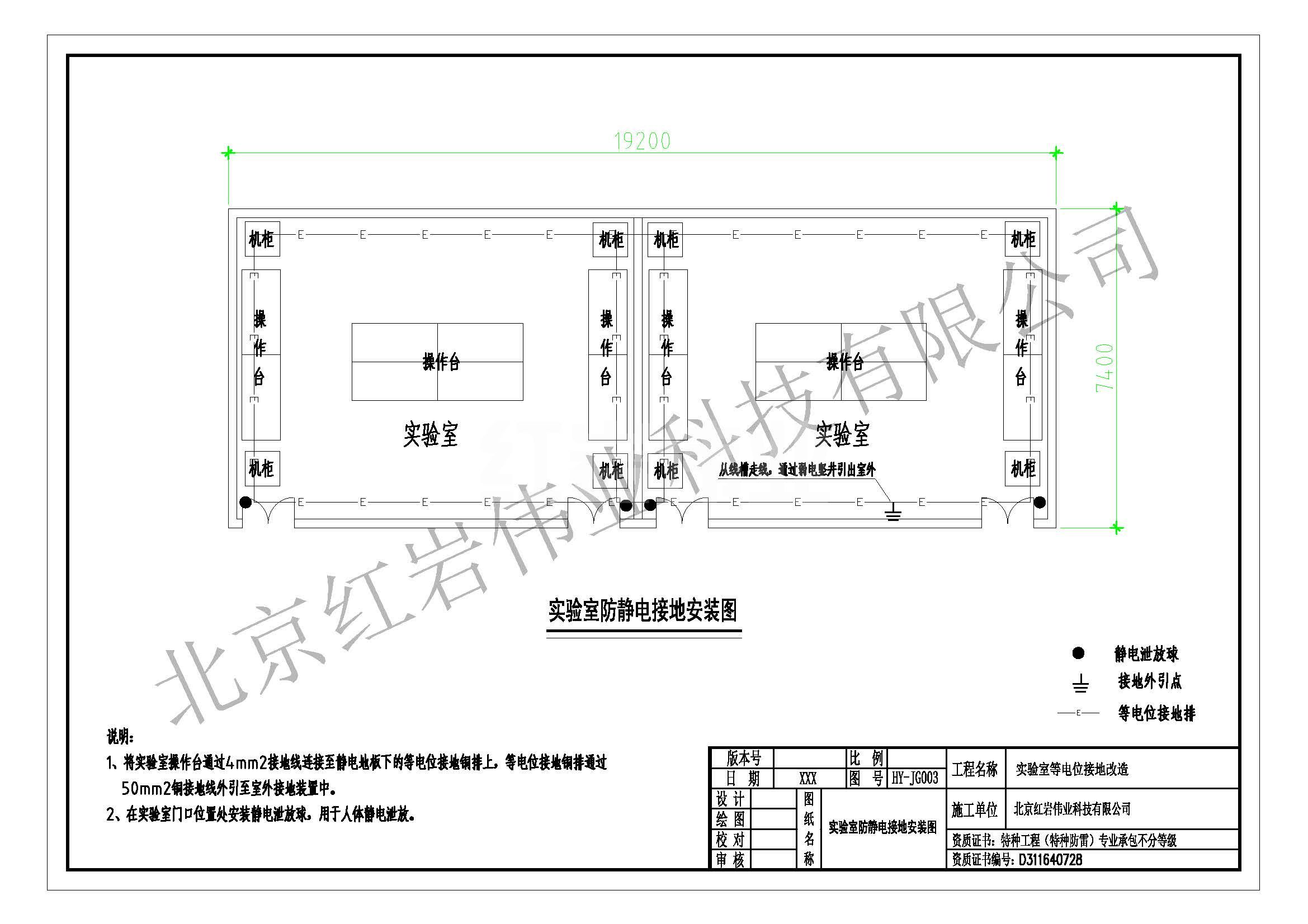

等电位连接带采用30mm×3mm紫铜排，沿室内设备安装位置敷设等电位接地网络，等电位连接铜排采用固定支架进行固定安装，在有静电地板的实验室固定在静电地板下，在无静电地板的实验固定在墙体一侧，支架每间隔1m安装1个。

将两个实验室等电位接地网络通过穿墙的形式连接在一起，连接线采用50mm²接地铜线连接。

将二层实验室等电位接地网络通过室内引下至室外人工接地装置，引下线采用50mm²接地铜线并穿PVC管的形式走线。

等电位连接网络的接地采用人工接地装置。

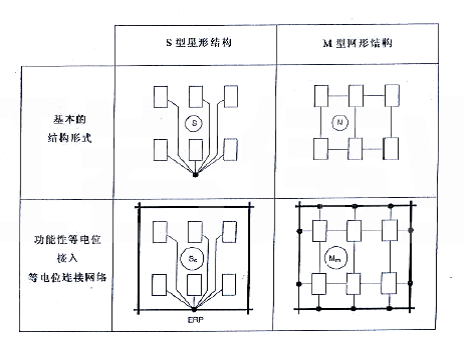

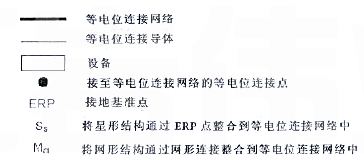

图：电子系统功能性等电位连接整合到等电位连接网络中

2、人工接地装置敷设

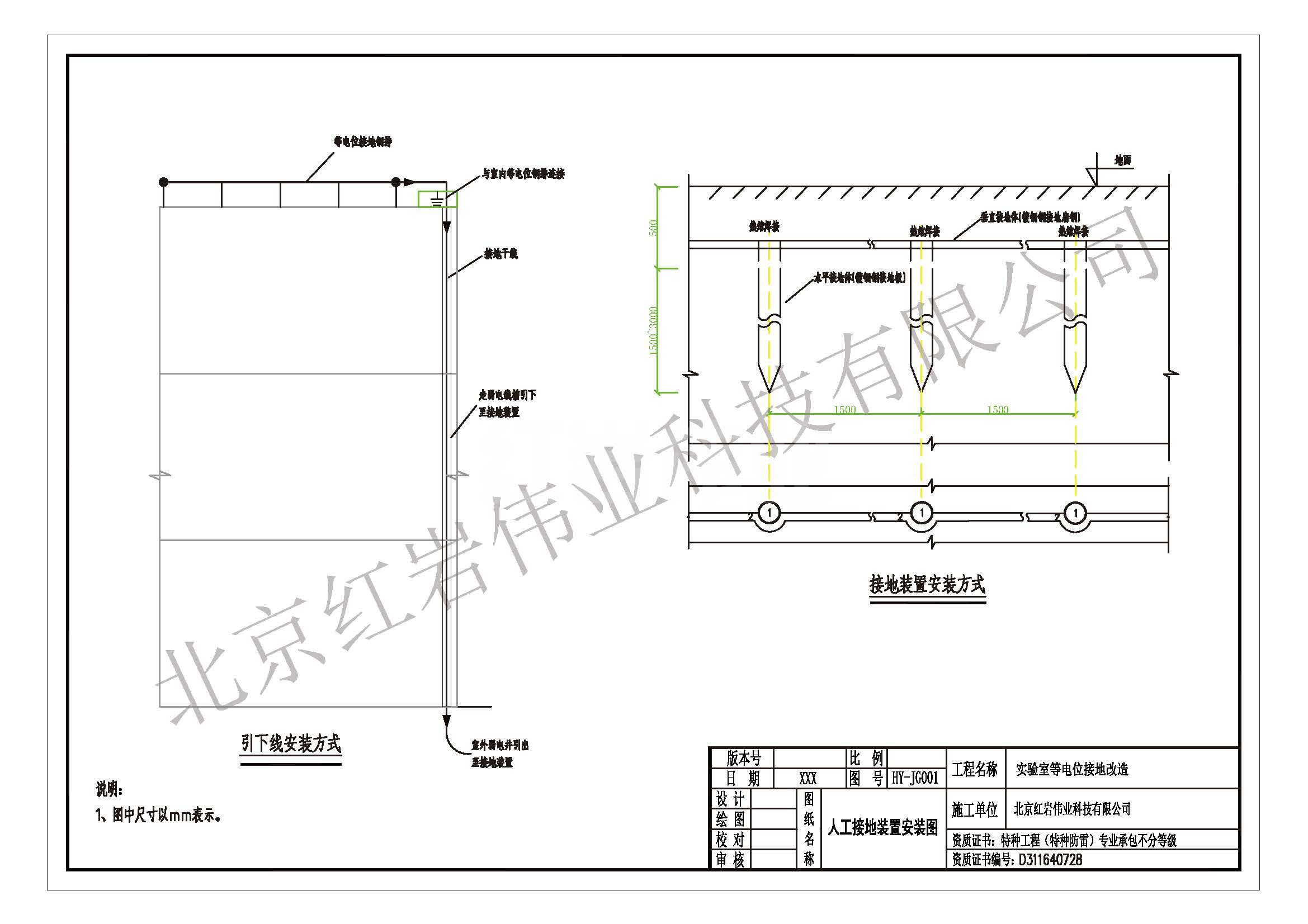

人工接地装置均由人工垂直接地体、人工水平接地体、和接地线组成，人工垂直接地体和水平接地体周围浇注降阻剂协助降低接地电阻值。

人工垂直接地体采用Φ25mm镀铜钢接地极，其间距以及人工水平接地体的间距为垂直接地体的2倍，当受地方位置限制时可适当减小，人工水平接地体采用30mm×3mm镀铜钢扁钢。接地线采用50mm²接地铜线连接。

接地体所有连接处采用热熔焊接，焊接完后，将焊接处清理干净、打磨光滑，所有焊接处均需做防腐处理，接地体埋设深度大于0.5m。

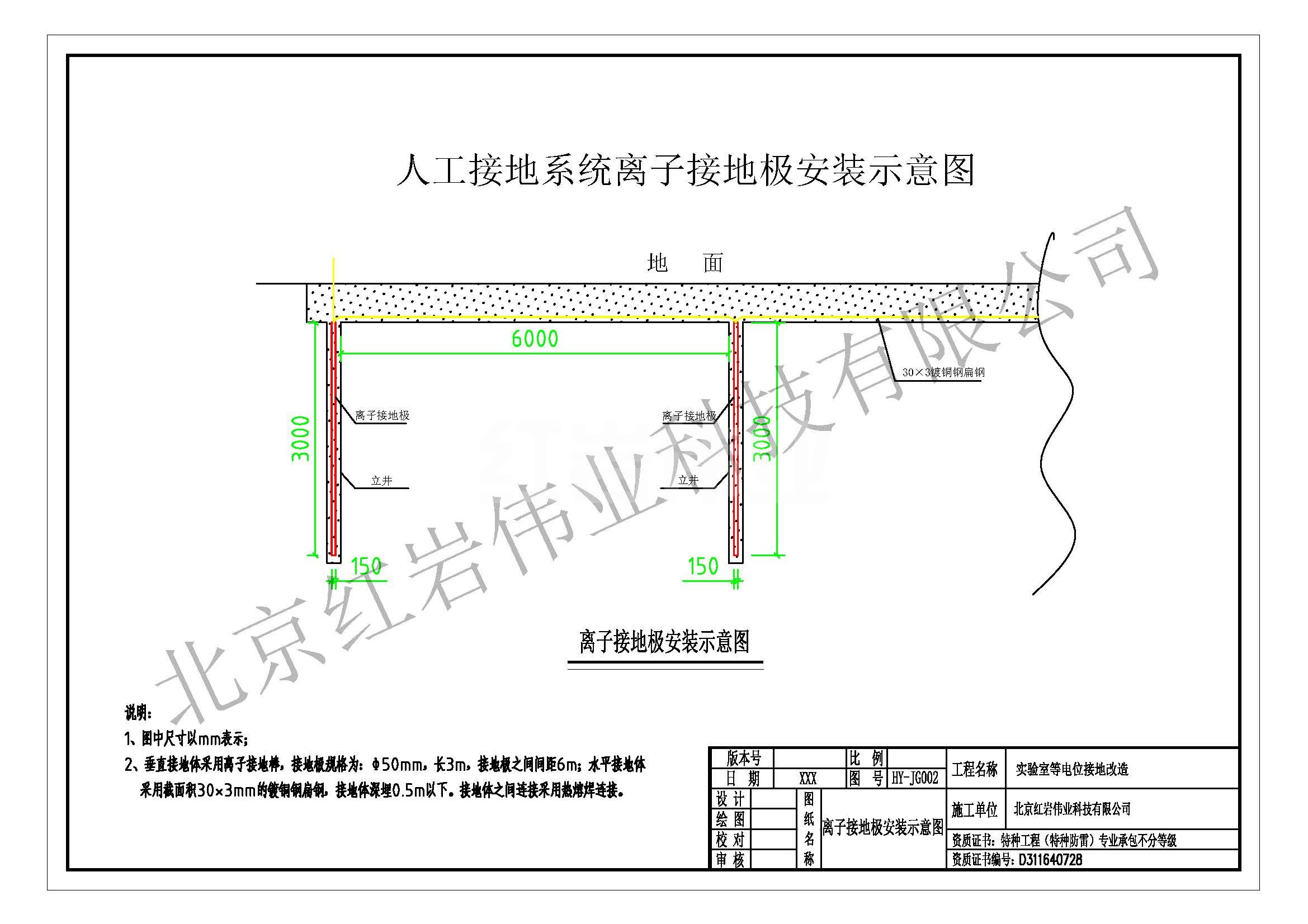

当接地电阻不能满足要求时，根据现场实际情况，采用换土法、深井法、增设离子接地棒、采用接地模块及降阻剂等其他降阻措施降低接地电阻值。

施工过程中，接地体材料与土壤接触，会产生过渡电阻，施工过程中，垂直接地体和土壤总会有一定的缝隙，并未完全接触到土壤，使得过渡电阻升高，从而影响整个地网接地电阻，在垂直接地体施工时，采用手扶垂直接地极，可减小捶打时由于震动使其与土壤接触不充分，当缝隙较大时，还可用松软的细土填充缝隙，填充时可加入少量水，最后用大锤夯实周围土壤，在回填水平接地体时，先回填少量松软细土，后用大锤夯实再进行完全回填砂石、砾石等电阻率较高的回填料。
